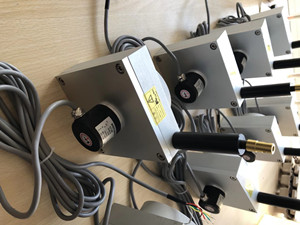

伸縮繩式拉線位移傳感器也稱為拉繩傳感器、拉線位移傳感器、拉繩電阻尺等，它集合了直線位移傳感器的優點、角度傳感器的特性，打造成為一款集高精度、安裝簡便、小巧靈活、測量行程長等優點；測量行程達到100米。那么伸縮繩式位移傳感器的工作原理是什么呢？下面眾標小編為大家詳細分析一下：
伸縮繩式拉線位移傳感器可分為二種形式；一種為內部輪轂式，由鋼絲繩纏繞在輪轂上，實現輪轂轉動帶動光電編碼器旋轉，而另一種形式為內部齒輪形式，內部結構有一組減速齒輪組合，實現拉繩編碼器旋轉，它們的功能都是將機械運動由編碼器轉換成電信號進行記錄或傳輸，信號接收器有增量型編碼器也有絕對值編碼器，有的也可以用電位計。在購買時應先確定輸出信號和輸入電壓，以便更好的發揮其作用。伸縮式拉繩傳感器在工作時，會輸出電信號，應匹配相應位移數顯儀表顯示和記錄，或根據信號模式進行PLC設置。
在使用中，拉繩式傳感器應安裝在一個牢固的基準面上，而拉繩拉出的頂部則固定在被測量的另一端，工作時拉繩伸出或縮回應為直線運動，應避免軸線偏移所造成的摩擦力增大使測量數據不準確，張緊度是由內部一只渦卷彈簧保持，由連接的感應電阻尺輸出成比例的電信號；來測量出物體的位移數值和方向、速率。
以上為伸縮繩式拉線位移傳感器的工作原理，在了解其工作原理時，應了解其常用的測量參數，包括測量目標的行程、輸出信號形式、重復性、分辨率、鋼絲規格、線繩拉力、往復速度、供電電壓、防護級別等。
|
